Кабель КГ 3х1,5

Характеристики

• Марка?Аббревиатура (маркировка), как правило каждая заглавная буква имеет значение свойства или конструкции. КГ
• Количество жил?Силовой кабель имеет от 1 до 5 жил.Кабель с 1 жилой применяется в зависимости от цвета жилы:ж\з - заземление.,голубой(синий) - ноль.белый, красный, черный - фазные цвета.Кабель с 2 жилами применяют для ноля и фазы,3 жилы - ноль, фаза, 3
• Сечение жилы (мм/кв)?Сечение или площадь среза, измеряется в квадратных миллиметрах.От сечения зависит пропускная способность жилы, проще говоря сколько ампер сможет пропустить жила.Чем больше сечение тем меньше сопротивление (Ом).На напряжение сечение 1.5
• Материал жилы?Медь - первый по значимости материал жил, это обусловлено:1)Высокой электрической проводимостью.2)Достаточная механическая прочность.3)Удовлетворительная устойчивость к коррозии.Алюминий - второй по значимости материал жил по следующим п Медь
• Материал изоляции?ПВХ - поливинилхлорид (самый распространенный материал изоляции, из плюсов: низкая пожарная опасность, сравнительно высокая долговечность в щадящих условиях, из минусов: токсичность продуктов горения.)ПНД - полиэтилен (самый стойкий к в Резина
• Материал оболочки?Оболочка (защитный шланг) - защищает изоляцию жил от внешних воздействий (механического, химического, термического, ультрафиолетового). Резина
• Максимальный вес (кг/м)?Вес является расчетной величиной, реальные показатели могут отличаться. 0.16
• Максимальный наружный диаметр (мм) 10.1
• Электрическое сопротивление жилы (ом/км) 13.3
• Допустимый радиус изгиба (мм) 80.8
• Допустимая токовая нагрузка при прокладке на воздухе (А) 30
• Номинальное переменное напряжение (кВ) 0.66
• Диапазон температур эксплуатации (°С) от -40 до +50
• Срок службы 4
• Код ОКП 354 441
• Класс пожарной опасности по ГОСТ 31565-2012 02.8.2.5.4
• Сопротивление изоляции жил (МОм\км) 50
• Толщина изоляции жил (мм) 1
• Масса цветного металла (г/м) 40.05
• Минимальная температура эксплуатации (°С) -40
• Максимальная мощность при прокладке в воздухе, 220V (кВт) 50
• Максимальная мощность при прокладке в воздухе, 380V (кВт) 16.45
• Тип исполнения по ГОСТ 31565-2012 Без обозначения
• ГОСТ 24334-80
• Класс жилы по ГОСТ 22483-2012 5
• Максимальный диаметр жилы 1.8
• Максимальный расчетный вес (кг/км) 160
• Длительно допустимая температура нагрева жил 75
• Допустимые усилия при тяжении (Н) 135

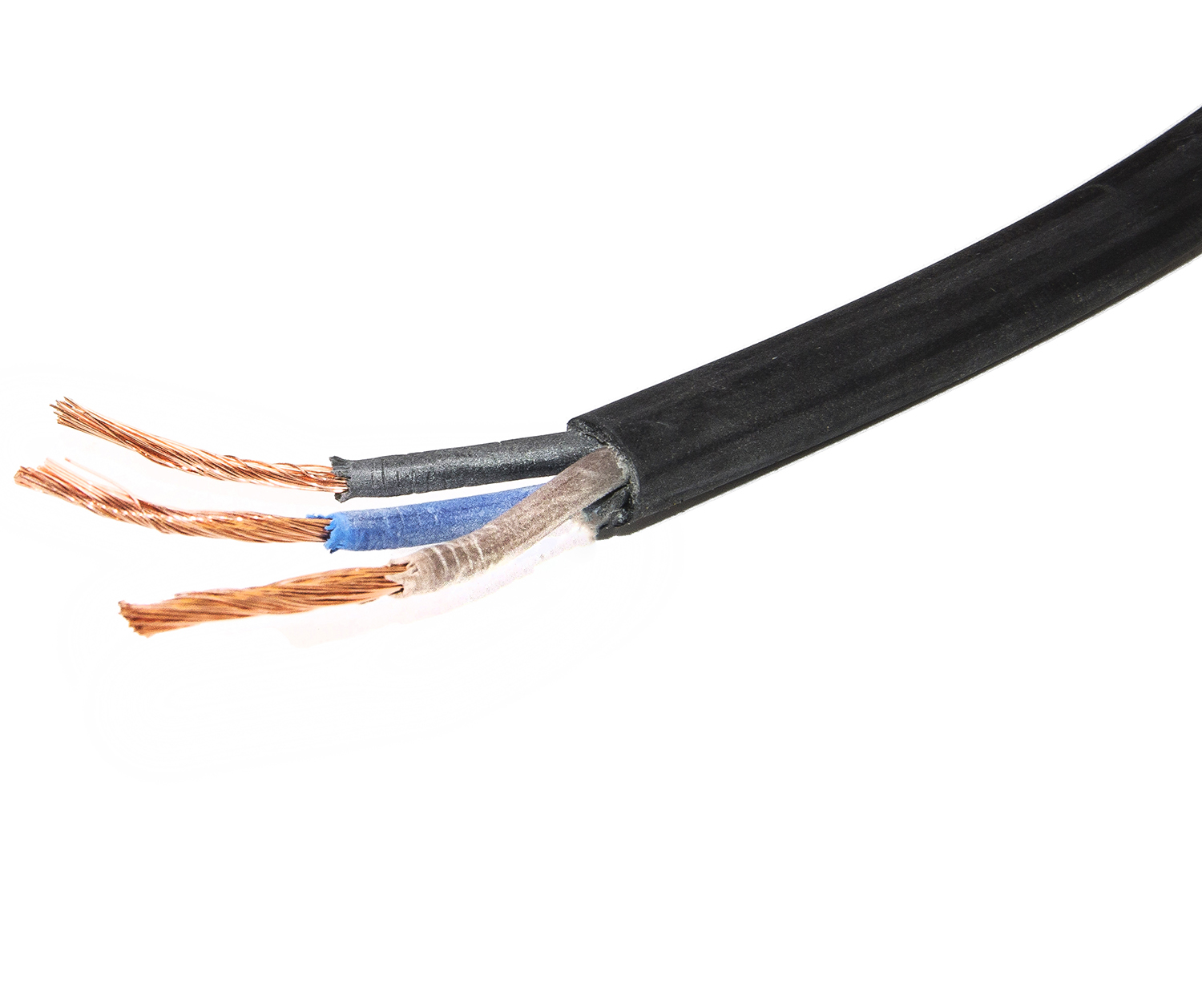

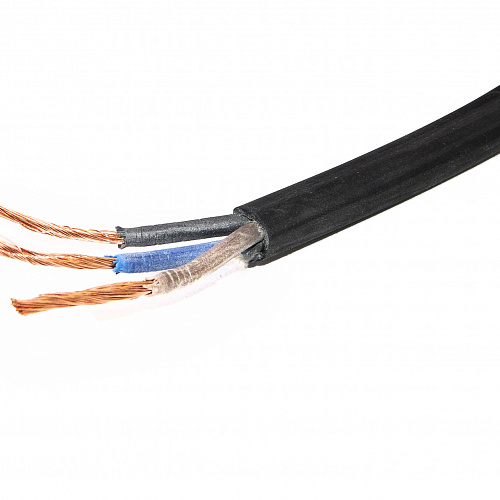

КГ 3х1.5 - кабель силовой медный гибкий с 3 многопроволочными жилами сечением 1,5 миллиметров квадратных, в резиновой изоляции и оболочке.

Технические характеристики кабеля КГ 3х1,5

Климатическое исполнение кабеля гибкого КГ 3*1.5 - У и УХЛ, категории размещения 1, 2, 3 по ГОСТ 15150-69.
Минимальная температура эксплуатации силового гибкого кабеля КГ 3х1,5: -40°С.
Максимальная температура эксплуатации КГ 3х1.5: +50°С.
Кабель силовой гибкий КГ 3*1,5 стойкий к воздействию влажности воздуха до 98%.
Монтаж кабеля КГ 3х1.5 производится при температуре не ниже -40 градусов Цельсия.
Минимальный радиус изгиба при прокладке кабеля КГ 3х1,5 - 80,8 миллиметров.
Растягивающее усилие при монтаже кабеля гибкого КГ 3*1.5 не должно превышать 90 Ньютонов.
Длительная допустимая температура нагрева жил кабеля КГ 3х1,5: не более 75°С.
Наружный диаметр кабеля КГ 3х1.5: 10,1 миллиметров.
Класс пожарной безопасности по ГОСТ 31565-2012: 02.8.2.5.4.
Расчетная масса кабеля КГ 3*1,5: 0,16 килограмм в метре.
Срок службы силового гибкого кабеля КГ 3х1.5 4 года с даты изготовления.
Допустимая токовая нагрузка кабеля КГ 3х1,5: 25 Ампер.

Расшифровка маркировки КГ 3*1.5

К - кабель.
Г - гибкий.
3 - количество медных многопроволочных жил.
1,5 - сечение жил в квадратных миллиметрах.
Также в маркировке могут присутствовать следующие обозначения:
(0,66) - номинальное напряжение до 660 Вольт.
(0,38) - номинальное напряжение до 380 Вольт.

Конструкция кабеля КГ 3х1,5

1) Жила - медная, многопроволочная, круглой формы, пятого класса по ГОСТ 22483.
2) Разделительный слой – синтетическая пленка либо слой талька.
2) Изоляция – из резины изоляционной.
3) Оболочка – из резины шланговой.

Применение кабеля КГ 3х1.5

Силовой гибкий медный кабель КГ 3*1,5 предназначен для соединения подвижных механизмов к электрическим сетям напряжением до 660 Вольт частотой до 400 Герц.
Кабелем КГ 3х1.5 прокладывают временные линии электропитания строительных объектов, запитывают инструмент и оборудование.
Кабель гибкий КГ 3*1,5 не предназначен для применения на подъемно-транспортном оборудовании.
